サイドマウント撹拌機

CV型サイドエントリーミキサーの紹介：

サイドエントリーミキサーをオイルタンクに設置すると、オイルやその他の媒体を混合し、調和、熱伝達、均質化、沈殿物の蓄積防止の目的を達成するために使用されます。この装置を使用すると、投資が少なく、操作が簡単、高効率、低消費電力、媒体内で発生する静電気が少なく、製品の品質が保証されるなど、多くの利点があります。

CV型サイドエントリーミキサーは、石油タンク、潤滑タンク、燃料油ドラム缶、パラフィンタンク、および添加剤やその他の撹拌が必要な媒体の一部の貯蔵タンクに設置できます。

CV型サイドエントリーミキサーのスイング角度変化：

挿入角度可変型撹拌機は、沈殿物の堆積を防止するために使用され、回転角度を次のように変更できます。

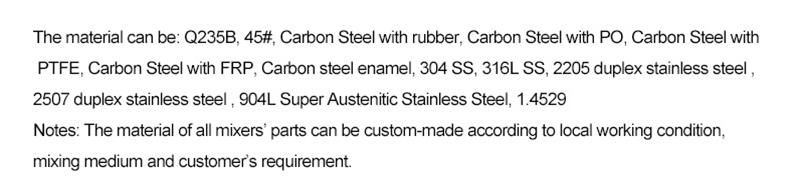

材料

さまざまなサイドマウント撹拌機を使用する具体的な方法は何ですか?

サイドマウント撹拌機を使用する場合、適切な操作を行わないと事故が発生する可能性があります。したがって、サイドイン型撹拌機を使用する際にはあらゆる点に注意を払う必要があります。

側面に取り付けられた撹拌機の形状は、混合の目的と組み合わせられています。異なる混合プロセスは、側面に取り付けられた異なる撹拌機によって実現する必要があります。設計・設計では、混合作業の目的や要件に応じて、サイドマウント撹拌機のタイプ、モーター出力、撹拌速度が決定されます。次に、減速機、フレーム、撹拌シャフト、シャフトシールなどのコンポーネントを選択します。

具体的な手順は次のとおりです。

プロセス条件、混合目的、要件に応じて、サイドイン型撹拌機のタイプを選択します。サイドイン型撹拌機の種類を選定する際には、サイドイン型撹拌機の動特性と撹拌時にサイドイン型撹拌機によって発生する流れを十分に把握する必要があります。状態とさまざまな混合目的との因果関係。

サイドイン型撹拌機のタイプとサイドイン型撹拌機によって撹拌プロセス中に生成される決定された流動状態に従って、プロセスの混合時間、沈降速度、分散度の制御要件が実験手段によって決定されます。またはコンピュータシミュレーション設計。モーター出力、撹拌速度、サイドイン型撹拌機径。

モーター出力、撹拌速度、プロセス条件に応じて、減速機の型式を減速機選定表より選定してください。実際の作動トルクに従ってギアボックスを選択する場合、実際の作動トルクはギアボックスの許容トルク未満である必要があります。

減速機の出力軸頭部dと撹拌機の軸支持形態に応じて、dと同機種仕様のフレームとカップリングを選定します。

シール形式は、フレームの撹拌軸ヘッド d0 サイズ、設置および収容スペース、使用圧力、使用温度、プロセス要件に応じて選択されます。

設置形態と構造要件に応じて、撹拌シャフト構造の構造を選択し、プロキャリブレーションの強度と鋼性を確認して設計します。

フレームDNの呼び寸法、撹拌軸の軸の種類、圧力レベルに応じて、底カバーとフランジフランジを選定します。

サポートや防振条件に応じて補助サポートを構成するかどうかを決定してください。
